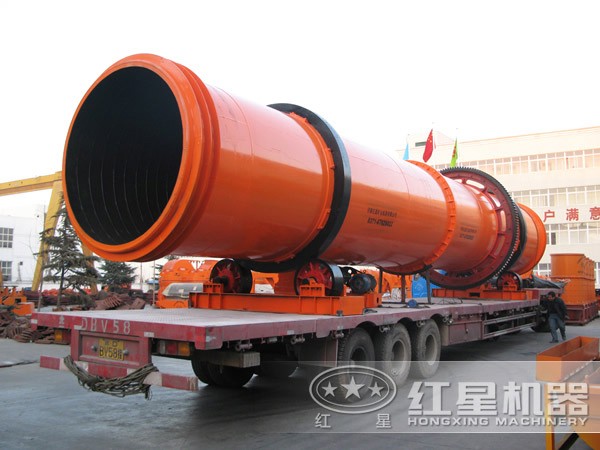

轉筒烘干機

筒徑×筒長: Φ1.2×8.0m-Φ3.6×28m

生產能力: 1.9-76.0t/h

應用范圍: 石灰石、煤粉、礦渣、粘土等金屬與非金屬物料的烘干作業。

立即咨詢獲取報價

轉筒烘干機簡介

轉筒烘干機的應用范圍主要在建材、冶金、化工、水泥工業烘干石灰石、煤粉、礦渣、粘土等金屬與非金屬物料的烘干作業。該機主要由回轉體、揚料板、傳動裝置、支撐裝置及密封圈等部件組成。該機揚料板分布及角度設計合理，性能可靠，因而熱能利用率高，干燥均勻，清理物料次數少，適用維修方便等特點。具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。

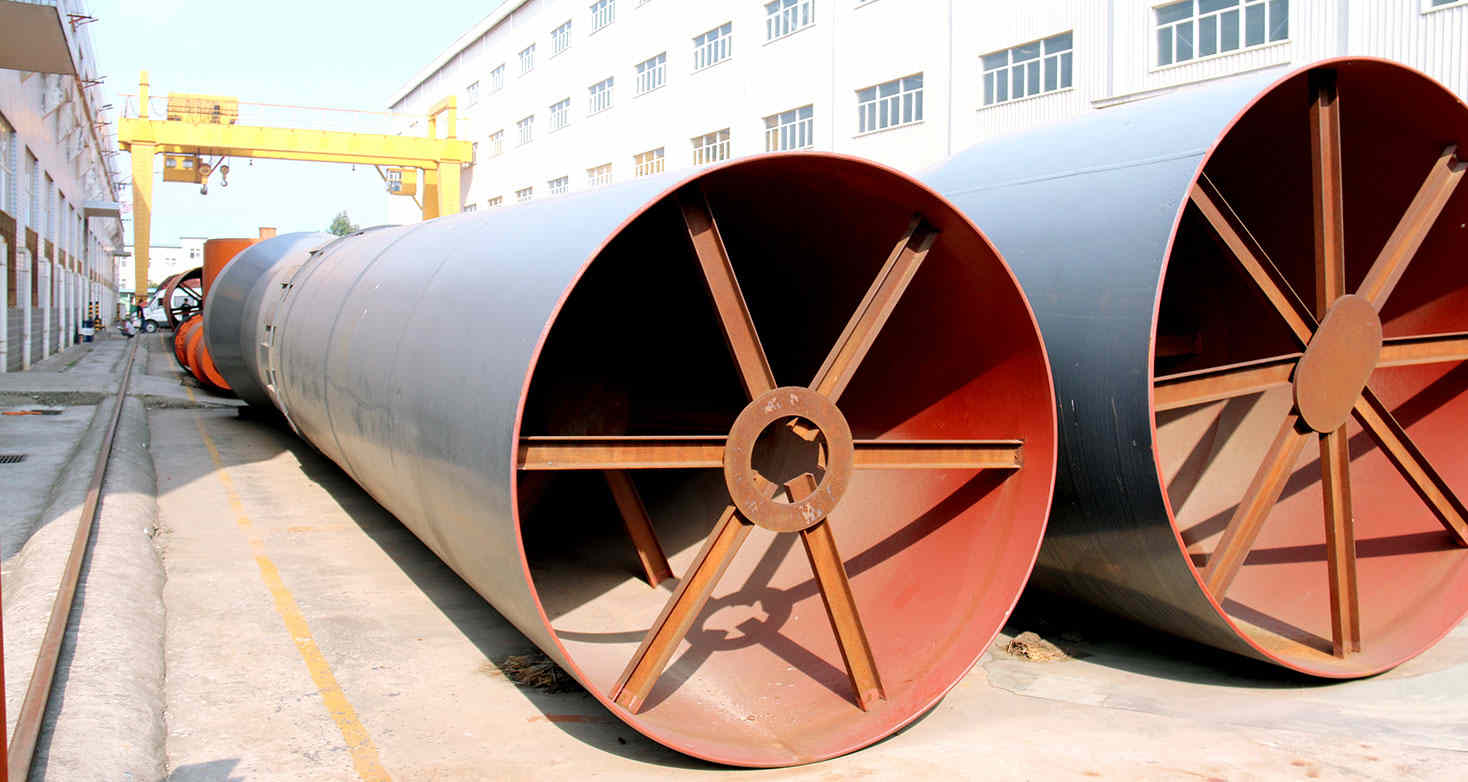

轉筒烘干機

轉筒烘干機工作原理：

烘干機的熱源來自燃燒裝置，本烘干機采用順流式加熱方式。需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地揚撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。

轉筒烘干機性能特點：

1、結構簡單，操作方便；

2、適應范圍廣，可以用它烘干顆粒狀的物料，附著性大的物料用它烘干也很有利；

3、操作彈性大，生產上允許產量有較大波動，不致影響產品的質量；

4、生產能力大，可以連續操作；

5、故障少，維修費用低；

6、設備體積大，一次性投資多；

7、安裝、拆卸工作量大。

轉筒烘干機的維護

1、軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關系，它直接影響到機器的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好，本機器的主要注油處：轉動軸承、軋輥軸承、所有齒輪、活動軸承、滑動平面。

2、新安裝的輪箍容易發生松動必須經常進行檢查。

3、注意機器各部位的工作是否正常。

4、注意檢查易磨損件的磨損程度，隨時注意更換被磨損的零件。

5、放活動裝置的底架平面，應出去灰塵等物以免機器遇到不能破碎的物料時活動軸承不能在底架上移動，以致發生嚴重事故。

6、軸承油溫升高，應立即停車檢查原因加以消除。

7、轉動齒輪在運轉時若有沖擊聲應立即停車檢查，并消除。

轉筒烘干機局部溫度過高的可能原因：

轉筒烘干機在烘干物料的過程有時會出現局部升溫的現象，這是故障現象之一?？赡艿脑蛉缦拢?/p>

1、煤粉的不完全燃燒。烘干機頭或分解爐中的煤粉由于多種原因燃燒不完全時，就可能到烘干機尾或低級旋內筒中去燃燒，從而產生局部高溫，這是出現局部高溫的主要原因。

2、喂料量的波動。喂料量忽大忽小時，很容易打亂預熱器、分解爐和烘干機的正常工作。有時跟不上喂料的變化，加減煤不及時，甚至出現短期斷料也不能及時減煤，因此很容易因料上出現系統溫度偏高，而造成結皮。

3、回灰對結皮的影響。

4、預熱器漏進冷風對結皮的影響。

本文主要講了轉筒烘干機的工作原理、應用范圍、性能特點、維修等，如果您想了解轉筒烘干機價格，可撥打0371-67772626咨詢，我們是河南鄭州轉筒烘干機生產廠家紅星機器。

型號與參數

規格（直徑×長度）	筒體容積（m³）	生產能力（t/h）	安裝斜度（%）	最高進氣溫度（℃）	主電動機	總重量
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
