隨著國(guó)內(nèi)建筑業(yè)的飛速發(fā)展，城市及農(nóng)村建設(shè)有了較大的進(jìn)步，但同時(shí)也帶來(lái)了大量的建筑垃圾污染，建筑垃圾中廢棄混凝土占據(jù)大部分。因此，本文就廢棄混凝土再生利用問(wèn)題進(jìn)行研究。

紅星移動(dòng)破碎站破碎混凝土磚頭等建筑垃圾廢料現(xiàn)場(chǎng)

點(diǎn)擊咨詢?cè)O(shè)備價(jià)格

廢棄混凝土再生骨料基本特性

廢棄混凝土再生骨料對(duì)再生混凝土的性能有很大影響，廢棄混凝土再生粗骨料與天然粗骨料相比，表觀密度、堆積密度都小于天然骨料。大量研究表明，表觀密度、堆積密度、堅(jiān)固性等性能廢棄混凝土再生骨料均低于天然骨料，吸水率、針片狀顆粒含量、壓碎指標(biāo)則高于天然骨料，但仍基本滿足《混凝土用再生粗骨料》中對(duì)粗骨料的要求，可以用于配制再生混凝土。再生骨料的基本工程性能在廢棄混凝土破碎加工時(shí)會(huì)受到一定程度的影響，應(yīng)選用合理的破碎加工工藝。

我們?yōu)楸本┛蛻襞鋫涞膹U棄混凝土破碎現(xiàn)場(chǎng)

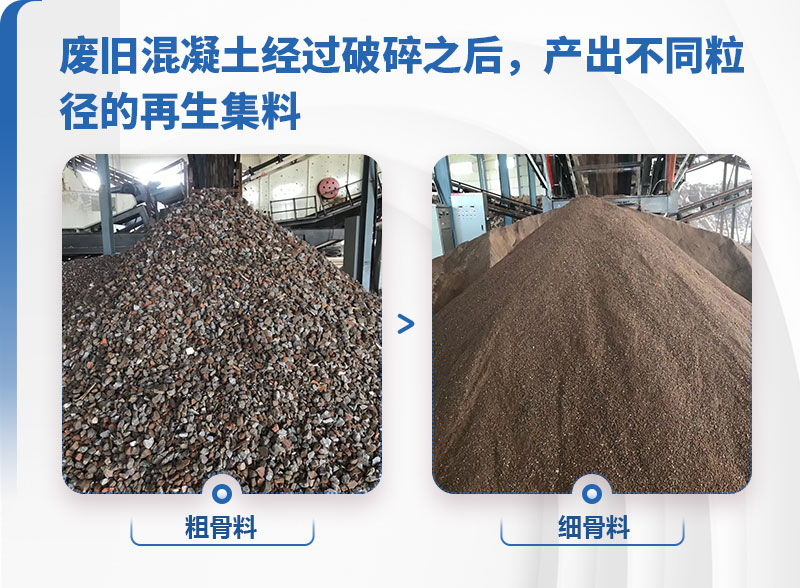

廢棄混凝土破碎后的成品骨料

廢棄混凝土破碎工藝

廢棄混凝土的生產(chǎn)與加工的建筑垃圾破碎機(jī)可以完成，即將不同的切割破碎設(shè)備、傳送機(jī)械、篩分設(shè)備和清除雜質(zhì)的設(shè)備有機(jī)地組合在一起，共同完成破碎、篩分和除去雜質(zhì)等工序，然后得到符合質(zhì)量要求的再生細(xì)骨料和再生粗骨料。不同的設(shè)計(jì)者和生產(chǎn)廠家在生產(chǎn)工藝及細(xì)節(jié)上均有不同。下面介紹幾種常見(jiàn)的廢棄混凝土破碎工藝。

紅星混凝土破碎現(xiàn)場(chǎng)

1、德國(guó)

目前德國(guó)廢棄混凝土的處理技術(shù)分為干處理和濕處理技術(shù)。干處理技術(shù)又分為兩個(gè)階段：①預(yù)處理階段：原材料過(guò)篩后先使用挑選設(shè)備去除廢料中的雜質(zhì)，然后送人沖積破碎機(jī)將尺寸不超過(guò)1mx0．6m的材料破碎成較小顆粒；在經(jīng)過(guò)磁眭分離機(jī)除去鐵質(zhì)。②粒組分化階段：首成熟行二次篩分，在經(jīng)過(guò)空氣分離機(jī)將各粒組的細(xì)小雜質(zhì)分離。濕處理技術(shù)原理是脈沖水流沖過(guò)材料混合物，利用材料密度不同去除雜質(zhì)。

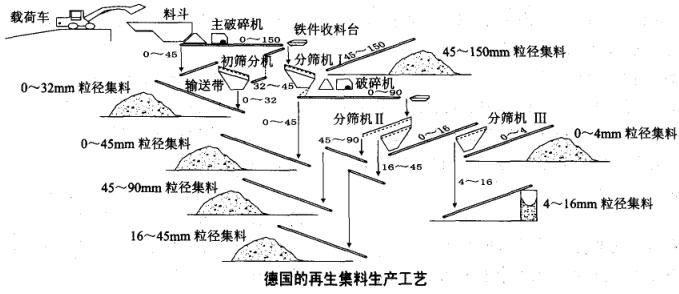

德國(guó)的再生集料處理工藝流程中破碎機(jī)分兩個(gè)等級(jí)，分別為前破碎機(jī)和后破碎機(jī)，同時(shí)必須配置2臺(tái)顎式破碎機(jī)，見(jiàn)下圖：

2、俄羅斯

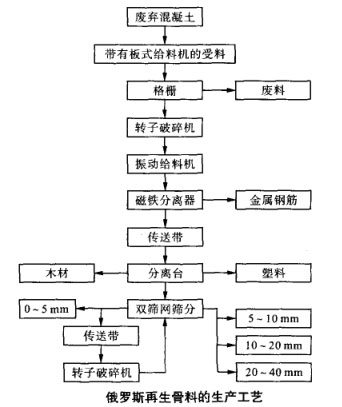

俄羅斯的主要經(jīng)驗(yàn)是在建筑企業(yè)建立專(zhuān)門(mén)的破碎混凝土塊體工藝線，其具有代表性的破碎廢棄混凝土塊體及篩分工藝如圖所示。

3、日本

日本的再生集料處理工藝流程見(jiàn)圖2。在這一工藝流程中，塊體破碎、集料篩分均是碎石集料生產(chǎn)的成熟工藝，因此在生產(chǎn)中關(guān)鍵是要控制好分選、潔凈、沖洗等環(huán)節(jié)的工藝技術(shù)和質(zhì)量。該工藝的突出特點(diǎn)是有一填充型加熱裝置，經(jīng)加溫、二級(jí)破碎、二級(jí)篩分后可獲得高品質(zhì)再生集料。

4、中國(guó)

結(jié)合國(guó)內(nèi)當(dāng)前建筑業(yè)的實(shí)際情況，可采用下圖所示的生產(chǎn)流程建立一條實(shí)用的連續(xù)生產(chǎn)線，生產(chǎn)不同材質(zhì)、不同粒徑、潔凈的再生集料。在這一生產(chǎn)流程中，塊體破碎和集料篩分均是碎石集料生產(chǎn)的成熟工藝，因此在生產(chǎn)中關(guān)鍵是要控制好分選、潔凈、沖洗等環(huán)節(jié)的工藝技術(shù)和質(zhì)量控制方法。

中國(guó)廢棄混凝土再生加工工藝流程圖

我國(guó)廢棄混凝土再生加工中存在問(wèn)題及建議

目前，對(duì)再生混凝土的應(yīng)用研究多偏重于再生混凝土基本性能的研究，而對(duì)不同來(lái)源、不同成分的廢棄混凝土、破碎加工工藝、界面處理等對(duì)再生集料性能有何種影響缺乏系統(tǒng)研究，對(duì)再生集料的技術(shù)性能、標(biāo)準(zhǔn)及分級(jí)也較零散。為此，今后的研究可從以下4個(gè)方面進(jìn)行：

1、在廢棄混凝土生產(chǎn)加工中，廢棄混凝土雜物篩選、破碎設(shè)備選擇、粉磨時(shí)間、加熱處理及加熱的溫度和時(shí)間、篩分工藝及機(jī)械的選擇等對(duì)再生骨料性能均有一定的影響。為此，應(yīng)結(jié)合實(shí)際，制定適合我國(guó)國(guó)情的再生混凝土分選、破碎與篩分工藝。

2、再生混凝土的性能與再生集料的性能密切相關(guān)。為指導(dǎo)再生集料在混凝土結(jié)構(gòu)中的應(yīng)用，需制定切實(shí)可行的技術(shù)標(biāo)準(zhǔn)對(duì)再生集料進(jìn)行分級(jí)，給出不同等級(jí)再生集料推薦應(yīng)用范圍。

3、為提高再生混凝土的物理力學(xué)性能，對(duì)再生集料表面進(jìn)行改性或改善再生集料與水泥石之間的界面特性十分必要，為此可采用物理、化學(xué)或摻加礦物摻合料的方法進(jìn)行處理。

4、強(qiáng)化處理后再生骨料的性能有很大改善，工程性能與天然骨料接近。國(guó)外強(qiáng)化方法工藝復(fù)雜，設(shè)備龐大，耗資過(guò)多，不利于在我國(guó)推廣，對(duì)再生骨料的強(qiáng)化加工工藝還需進(jìn)行系統(tǒng)的研究，在此基礎(chǔ)上制定相關(guān)標(biāo)準(zhǔn)。

紅星移動(dòng)破碎混凝土設(shè)備抵達(dá)客戶現(xiàn)場(chǎng)

紅星機(jī)器專(zhuān)注礦山設(shè)備加工30余年，技術(shù)成熟、經(jīng)驗(yàn)豐富，保證每臺(tái)設(shè)備的品質(zhì)更杰出、質(zhì)量更可靠、性能更良好，運(yùn)行穩(wěn)定，節(jié)能環(huán)保，售后完善，得到用戶的高度信賴和認(rèn)可，歡迎感興趣朋友隨時(shí)致電咨詢，電話：0371-67772626。

買(mǎi)廢棄混凝土再生設(shè)備，就選紅星機(jī)器
