反擊式破碎機支承板更換的五大步驟解讀

作者:紅星機器 發布時間:2012/10/07 08:55:45 更新時間:2019/03/19 15:56:32

廠家直銷,一臺也是出廠價! 如果您想了解我們的產品,歡迎點擊咨詢 在線咨詢

支承板是反擊式破碎機的主要組件之一,由于長期的使用或者材質問題,難免會出現裂紋,影響到反擊式破碎機的正常工作,通過更換1號轉子軸承座的2塊支承板來解決以上問題,河南紅星機械從5個步驟介紹反擊式破碎機支承板更換:

反擊式破碎機支承板

1、支承板的準備

原設備是先把支承板焊接到下機殼,然后機加工支承板表面,而現場顯然沒有這樣的條件,因此只能先制作反擊式破碎機的加工支承板,然后現場焊接。

原軸承座與支承板采用錐度銷定位,在更換軸承座時需現場鉸孔,然后現場配制錐度銷,安裝和維護都不方便。我們?nèi)∠隋F度銷定位,在支承板兩側焊擋板,然后再用楔塊調節位置。這樣既調節方便,又加強了軸承座與支承板的連接強度。另外,為了穩妥起見,把反擊式破碎機支承板的鋼板厚度由原來的20mm加厚到25mm。

2、拆除反擊破碎機上機殼、1號轉子及軸承座,在機殼的相應位置作出l號轉子的軸向線,然后把2塊舊支承板割下。

3、把傳動端支承板放到下機殼的筋板上,然后在筋板上焊4個M16螺栓,用來調節反擊式破碎機的支承板位置。首先使支承板的軸向線與已作的1號轉子的軸向線重合,然后通過水管聯通器,用調節螺栓調節支承板的高度使其表面與2號轉子軸承座底面的距離達到要求,然后用框式水平儀調節支承板的水平度,全部項目達到要求后,把反擊式破碎機傳動端支承板與筋板點焊,然后安裝調節另一端的支承板。

4、2塊支承板安裝好后,把2個軸承座放到支承板上,復核2個軸承座的軸向 是否與轉子的軸向線重合,然后適當緊固反擊破支承板與軸承座的連接螺栓(防止焊接時變形),然后分別焊接兩端的支承板。焊接時要注意控制電流,以防變形。

5、焊好后,取掉調節螺栓,楔緊軸承座的兩端。然后安裝反擊破碎機轉子體及上機殼。然后檢查2個轉子體之問的間隙,無問題后即可試車。

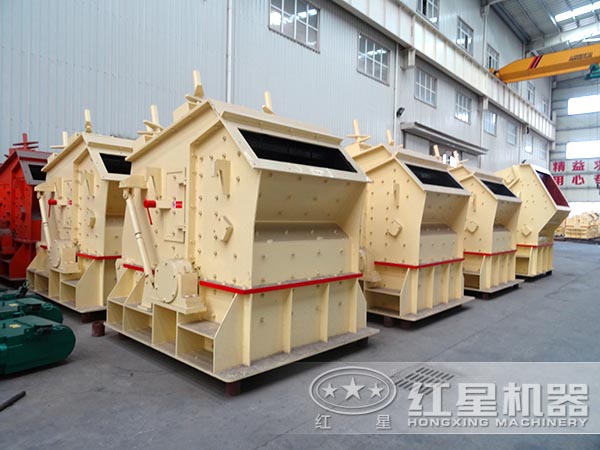

反擊式破碎機

支撐板作為反擊式破碎機的主要結構之一,對于合理的保護、更換,是非常重要的,通過以上介紹,希望大家對其有良好的幫助,更好的為您創造更利潤不錯,如有更多問題,可致電:0371-67772626。
